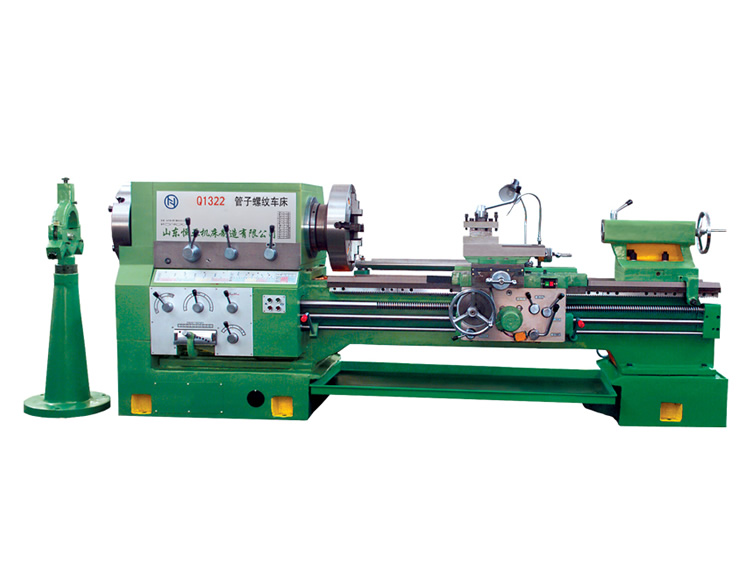

Q1322管子螺纹车床主要技术参数

日 期:2014/5/27 14:55:19 已 阅:2776 次

Q1322管子螺纹车床主要技术参数

1. 主要规格加工管子螺纹直径范围50-225mm
 床身上大工件回转直径670mm
 刀架上大工件回转直径390mm
 最大工件长度1500mm
 加工最大锥度1:4
 床身导轨宽度550mm
2.主传动系统主轴孔径225mm
 主轴转速级数12级
 主轴转速范围24-300r/min
 主轴反转转速级数6级
 主轴反转转速范围38-384r/min
3. 进给系统纵向进给量种数及范围26种/0.07-1.33mm
 横向进给量种数及范围22种/0.02-0.45mm
 加工公制螺纹种数及范围24种/1-14mm
 加工英制螺纹种数及范围40种/2-28牙/英
 丝杠螺距1/2
 床鞍快速移动速度4000mm/min
 床鞍纵向最大行程1310mm
4. 刀架下刀架横向最大行程390mm
 上刀架最大行程200mm
 中刀架最大回转角度±60°
 下刀架刻度盘移动量0.05mm/格
 上刀架刻度盘移动量0.05mm/格
5. 尾座顶尖套筒直径100mm
 顶尖套筒锥度莫氏5号
 顶尖套筒行程205mm
 尾座横向移动量±15mm
6. 动力系统主电机Y160M-6  7.5KW  970r/min
 快速电机ACH-90  0.3KW  1450r/min
7. 冷却系统冷却电泵JCB-22 0.125KW  2800r/min
